產品概況：
氣動漿料泵(打漿泵)由二個筒體組成，分別裝有進氣閥、吸漿閥、排漿閥，壓縮氣體依次通過氣動柱塞式筒體氣動裝置，應用壓縮空氣與排氣后的壓差往復運行，帶動連桿上的氣動漿料泵上活塞使之進行吸、排漿料的一種氣動泵浦, 具有絕對防爆特性的氣動漿料泵。氣動泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、易爆、劇毒的液體，均能予以抽光吸盡。
氣動漿料泵其有二種材質：鋼鐵、不銹鋼。氣動漿料泵根據不同液體介質機械密封配件分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。
由于氣動漿料泵具有以上特點，所以在世界上氣動泵自從誕生以來正逐步侵入其他泵的市場，并占有其中的一部分
氣動漿料泵簡稱：氣動泵、漿料泵、插桶泵. (又名:柱塞氣氣動漿料泵、氣動泵、漿料泵，又名：氣動泵插桶泵、氣動防爆插桶泵柱塞式、油桶泵、氣動活塞泵、氣動柱塞泵、氣動濃漿泵、氣動往復泵、氣動打膠泵、氣動抽液泵，氣動防爆不銹鋼泵，皮革噴漿泵、高粘度漿料泵、氣動泵浦、打漿料泵浦)
昊星氣動漿料泵廣泛應用于人造革、移膜革、壓延革、彩涂板、印染、醫藥、涂層、化工、紡織、噴漆、噴涂、薄膜鍍鋁、彩鋼瓦、油墨、日化、環衛、礦產、塑料助劑、中間體、PU發泡、PVC、有機溶劑等領域行業的低、中、高黏度液料輸送。適用于介質高粘度(VIS)≤12萬CPS/25℃的化工漿料及其它原液料，本泵具有防爆、防沉淀、耐腐、耐用、低噪音、節能、體積少、重量輕、易操作、穩定性好等功能，是一種很理想的移動輸送設備。
昊星氣動漿料泵產品是引進國外先進工藝研制而成的，工作原理是采用氣壓差的作用，使活塞上下運行，帶動導料活塞開閉，起到提料的作用。調整給氣動漿料泵工作氣體的流量與氣壓來控制和氣動泵調節送料流量。結合感應開關能使之自動化流程工作。
結構說明：
|

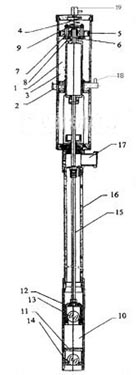

昊星CN.HAOSTAR牌 氣動漿料泵(柱塞式)JQB系列結構圖一 |
使用方法：
1、首先，應保證氣動管路（壓縮空氣氣源管道）連接符合要求，大氣壓能夠穩定達到0.5～1.5MPa范圍，并將氣動管路牢固地連接在氣動漿料泵進氣咀上，這時將油杯注入潤滑油后擰緊，把氣動漿料泵導料管（吸料口）正確放入所要輸送的料桶（料池或其它容器）內。
2、將耐腐蝕軟管連接出料口接至送料地點。
3、氣動漿料泵進氣閥呈關閉狀態，然后將氣源管連接進氣閥接頭。開始操作時請扳動控制氣閥，要開啟和關閉反復測試至無異常，根據所需漿料流量來開啟進氣閥，調節氣動漿料泵運行頻率，即可工作運轉。
注意事項：
1、昊星氣動漿料泵工作時，泵的進氣咀前端氣動管路上必須安裝空氣過濾器、油霧器使其處在最佳工作狀態。
2、昊星氣動漿料泵在使用時，發生油杯處滲漏漿料應把油杯擰緊， 如擰到底后還有泄漏現象可將油杯拆下，加上密封墊片兩塊重裝。
3、昊星氣動漿料泵在清洗時，首先將吸料裝置拆下，再把氣缸和吸料管分解開，將提動柱塞（活塞）從吸料管下部抽出進行清洗。
維護保養：
1、昊星氣動漿料泵在使用過程中防止撞擊缸體部位避免變形，發生氣動柱塞（活塞）卡死現象，造成故障或以致嚴重報廢。
2、昊星氣動漿料泵氣動柱塞（活塞）在運行1000000余次后，根據空壓機送氣過程中水份積留情況應清缸體，涂注30#優質潤滑油。
3、昊星JQB型氣動漿料泵如經久不用，應在溶劑內工作狀清洗，防止?jié){料凍結，阻塞導料管而產生故障。
使用范圍：
昊星JQB型氣動漿料泵可輸送酸、堿、鹽、油品、飲料、塑料助劑、聚酯、聚合物等介質，特別是適用于化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等行業。
昊星JQB型氣動漿料泵，又名氣動插桶泵(油桶泵、、皮革漿料泵、打料漿料泵)代替進口漿料泵專為人造制革濕法和干法生產制備必不可缺少的輸送設備及其他工業行業涂臺漿料輸送而設計，具有防爆、耐腐、耐用、防沉淀、節能、低噪音、體積少、重量輕、易操作、穩定性好、移動輸送設等特點。
性能參數：
|
產品型號 主要性能 |
JQB-A0.8 | JQB-B1.2 | JQB-C2.8 | JQB-D3.0 | JQB-E3.2 | JQB-F5.0 |
| 工作環境溫度℃ | -40～40 | -40～40 | -40～40 | -40～40 | -40～40 | -40～40 |
| 使用氣壓MPa | 0.5～1.5 | 0.5～1.5 | 0.5～1.5 | 0.5～1.5 | 0.5～1.5 | 0.5～1.5 |
| 輸送流量T/h | 0.4~0.8 | 0.5~1.2 | 0.8~2.8 | 1~3.2 | 1.2~3.5 | 1.8~5.5 |
| 輸料壓力MPa | 0.2～2 | 0.2～2 | 0.2～2 | 0.2～2 | 0.2～2 | 0.2～2 |
| 氣缸壓力比 | 2:1 | 2:1 | 2:1 | 2:1 | 2:1 | 2:1 |
| 耗氣量m3/min | 0.3~1.0 | 0.3~1.0 | 0.3~1.0 | 0.3~1.0 | 0.3~1.0 | 0.3~1.0 |
| 氣缸柱塞行程mm | 60 | 65 | 110 | 110 | 110 | 110 |
| 通過顆粒 mm | 1.2 | 1.2 | 1.5 | 2 | 3 | 5 |
| 輸料粘cps/25C° | 0~50000 | 0~60000 | 0~70000 | 0~70000 | 0~80000 | 0~80000 |
| 揚程 M | 10~20 | 20~30 | 20~30 | 20~30 | 20~30 | 20~30 |
| 供氣接口 | 1’1/4" | 1’1/4" | 1’1/2" | 1’1/2" | 1’1/2" | 2’ |
| 進料接囗mm | 51 | 57 | 57 | 57 / 76 | 76 | 88 |
| 出料接囗mm | 32 | 32 | 32 | 38 | 38 | 50 |
| 泵體總長度mm | 1450 | 1450 | 1650 | 1660 | 1660 | 1700 |
| 重量Kg | 13 | 15 | 18 | 20 | 23 | 42 |
|
訂貨須知： *氣動漿料泵JQB系列是非常適用于低、中、高黏度介質，干、濕法仿皮合成革生產線上的漿料的自動輸送，和其他油料等介質的輸送。 *氣動漿料泵可輸送酸、堿、鹽、油品、飲料、塑料助劑、聚酯、聚合物等介質，特別是適用于化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等行業。 *氣動漿料泵，代替進口漿料泵專為人造制革濕法和干法生產制備必不可缺少的輸送設備及其他工業行業涂臺漿料輸送而設計，具有防爆、耐腐、耐用、防沉淀、節能、低噪音、體積少、重量輕、易操作、穩定性好、移動輸送設等特點。 ◆根據用戶特殊要求, 可以定做各種型式進出接口及泵連接管尺寸 * 昊星產品在不影響基本結構及性能的改進時，恕不另行通知。（2009版本）* |
||||||
